1、概述

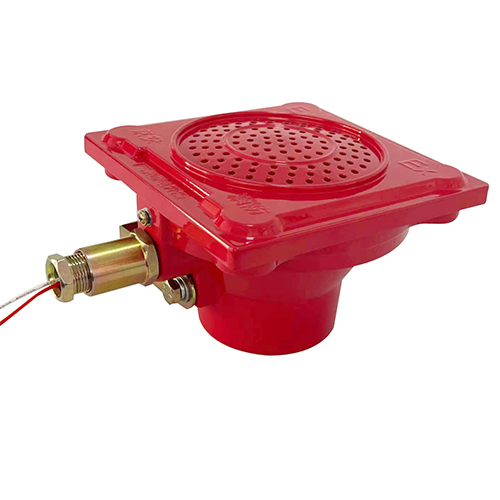

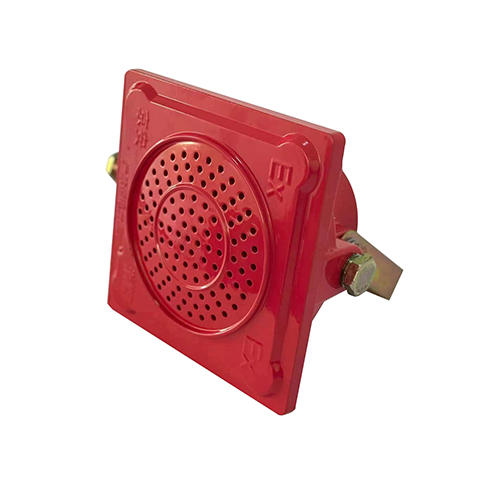

JA-YSQ-2151B/JA-YSQ-2152B型防爆（消防）广播扬声器为隔爆型广播扬声器，适用于易燃易爆场所，同各种控制设备配合使用，作扩音呼叫或消防广播。JA-YSQ型防爆广播扬声器采用隔爆设计。安装于易燃易爆场所的公共区域。结构设计合理，造型美观，有效抵御灰尘污染和潮湿空气影响。
本产品符合国家标准GB 3836.1-2010《爆炸性环境 第1部分：通用要求》、GB 3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》、 GB 12476.1-2013《可燃性粉尘环境用电气设备 第1部分：通用要求》、GB 12476.5-2013《可燃性粉尘环境用电气设备 第5部分：外壳保护型“tD”》、GB/T 4208-2017《外壳防护等级（IP代码）》以及Q/RJ 21-2020 《防爆（消防）广播扬声器》企业标准。

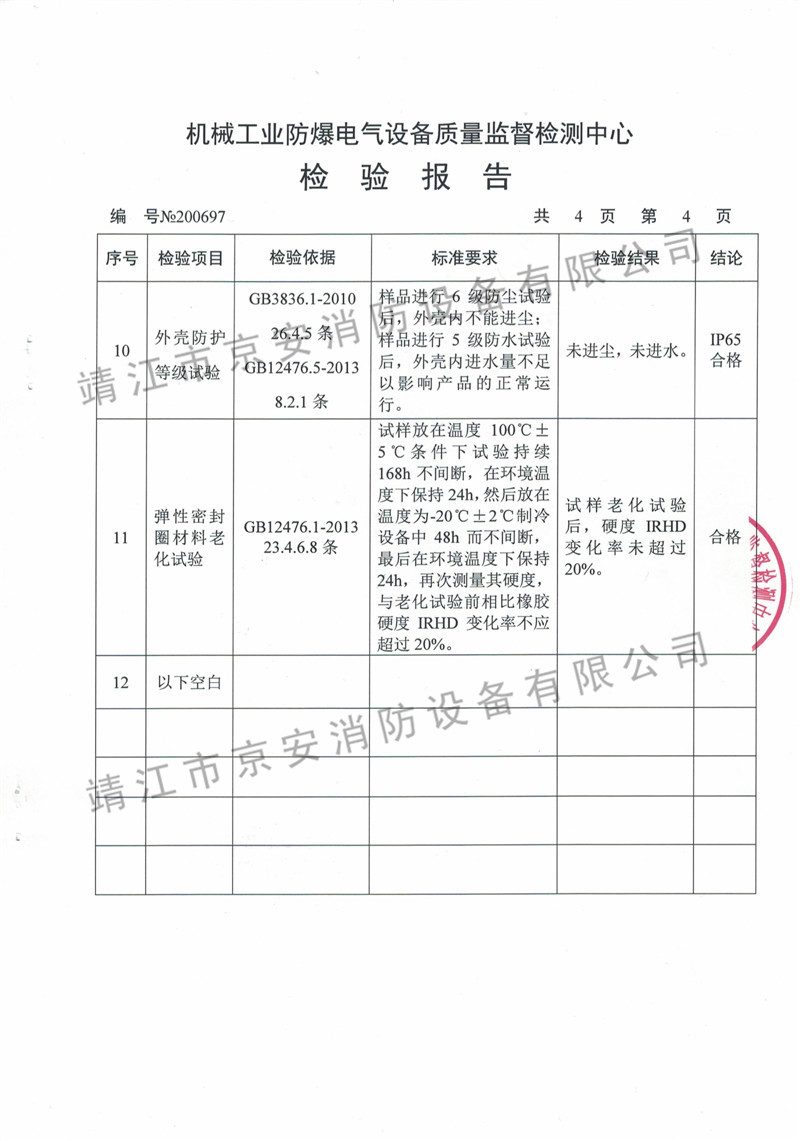

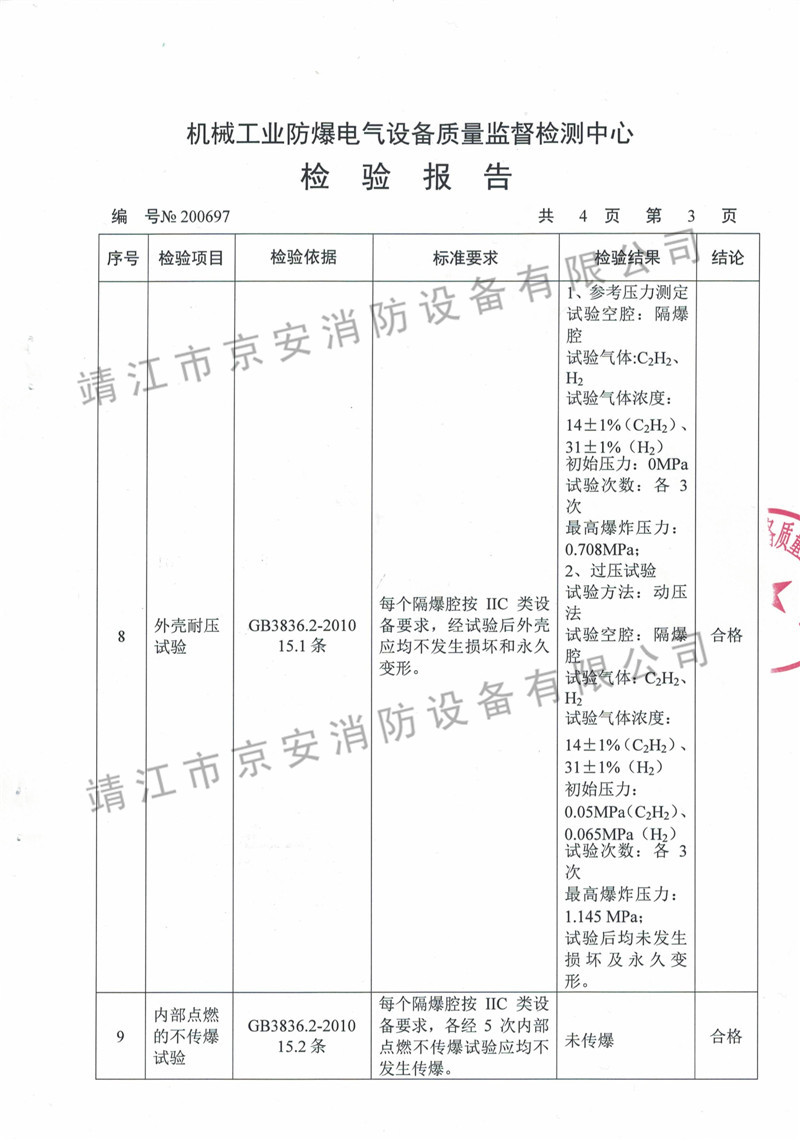

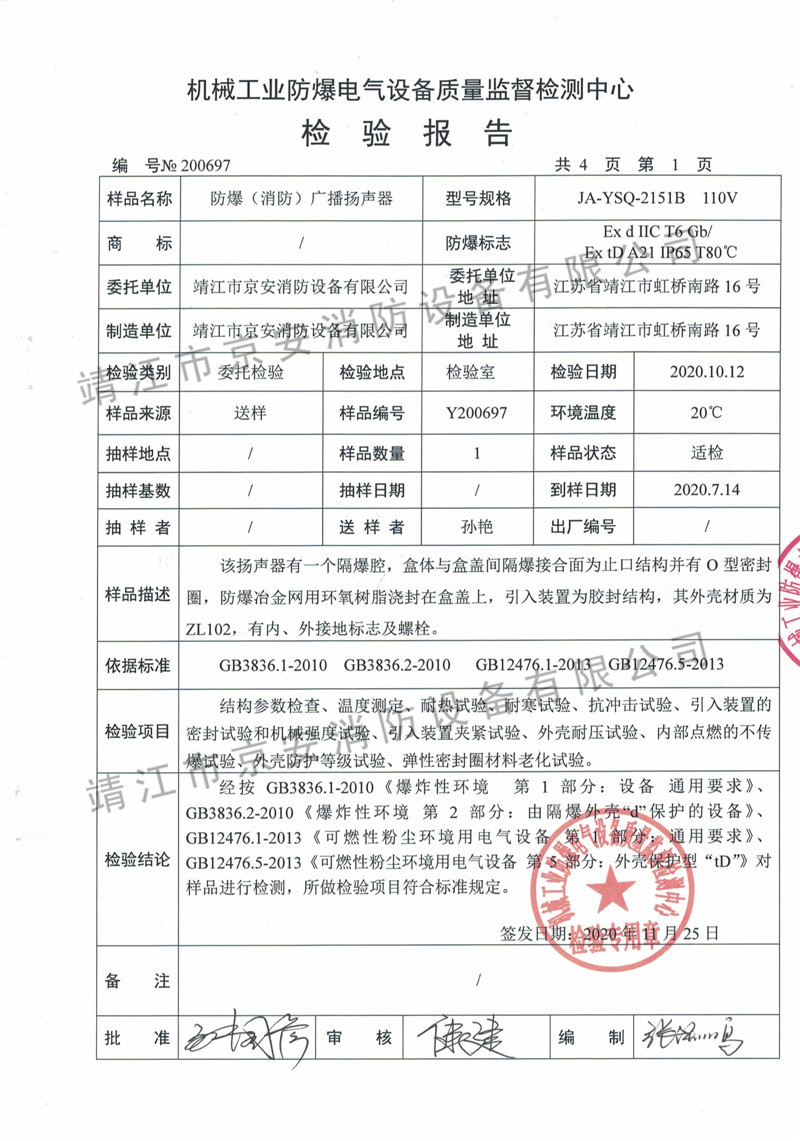

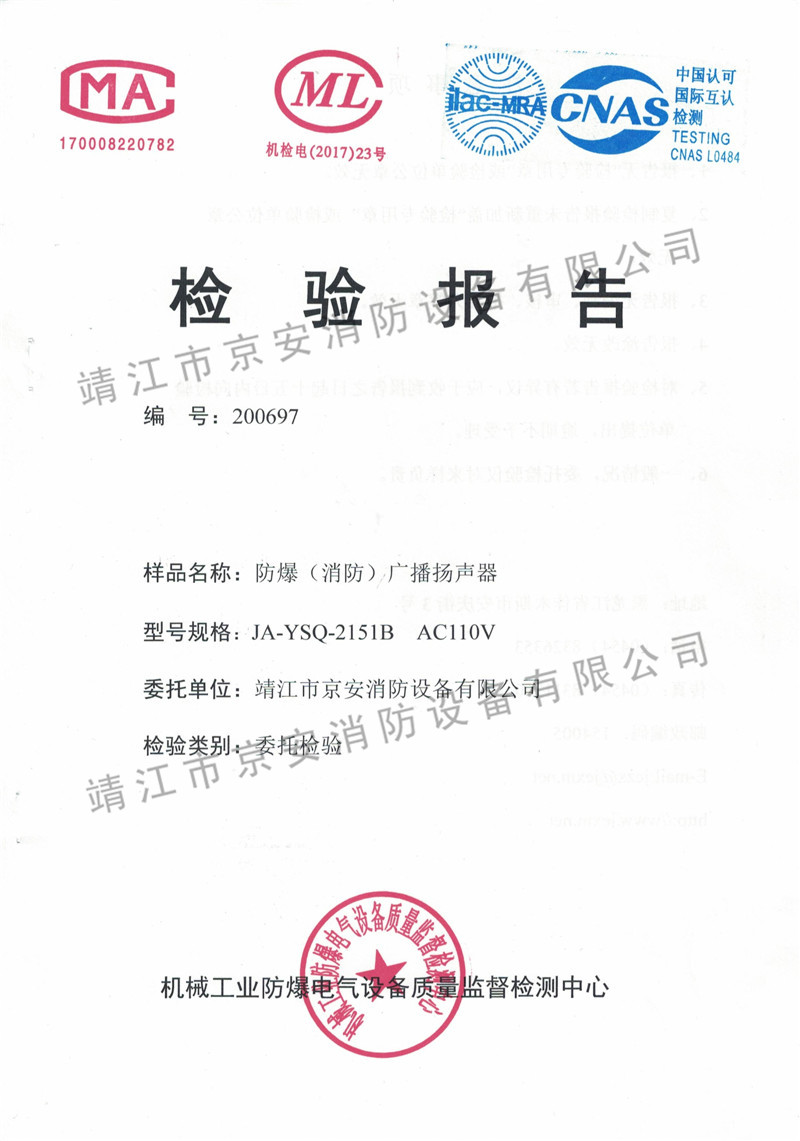

防爆等级达到Ex d ⅡC T6 Gb/Ex tD A21 IP65 T80℃，适用于石油化工、油库，1区、 2区和粉尘易燃易爆场所21区、22区火灾的人工辅助报警，并经国家指定的检验单位检验合格，取得了防爆合格证书。
2、主要技术参数
2.1、防爆标志：ExdⅡCT6 Gb/Ex tD A21 IP65 T80℃
2.2、相对湿度：小于95％ 不结露
2.3、大气压力：80KPa～110KPa
2.4、线 制：两线制
2.5、音频电压：AC70V/100V/110V/120V/240V 可选
2.6、负载阻抗：4-16Ω 可选
2.7、输出功率：3W-15W 可选
2.8、声响强度：110dB
2.9、外型尺寸：160×210×144mm
2.10、电气接口: M20*1.5
2.11、防护等级：IP65
3、安装、布线及接线要求

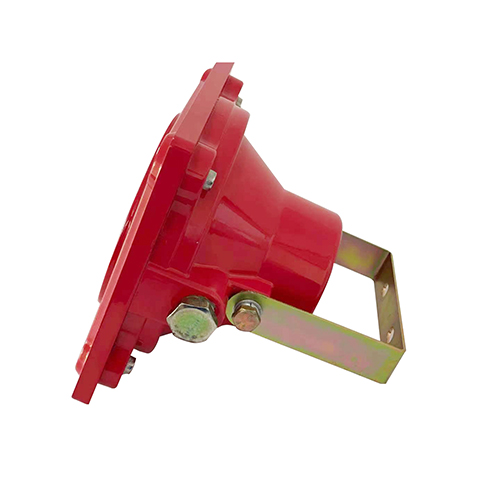

3.1、安装方式：根据现场情况用M8膨胀螺钉或M8螺钉通过扬声器安装孔将防爆型广播扬声器外壳固定在墙壁或管架上。
3.2、布线要求：要求线间、线与大地间绝缘阻抗大于20MΩ。
3.3、布线方式：钢管布线、电缆布线（电缆选用、电缆引入符合标准要求）。
3.4、接线要求：无极性定压/定阻音频信号输入线两根。按照现场设计要求接线，并接好内外接地线。
3.5、电缆选用：连接电缆外径为φ8-12mm的橡塑电缆，芯线截面积≥1.5 mm2的阻燃电缆，电缆的防爆进线口为M20*1.5隔爆螺纹，可通过转换接头与镀锌护管线BNG15X700防爆挠管连接，也可用防爆封口螺帽锁紧。
3.6、引入装置：ⅡB级采用封口螺帽压紧密封圈结构。IIC级选用密封填料函。
4、外形及安装尺寸
5、开通调试：
在确保线路连接准确无误的情况下方可上电开通调试，对扬声器上电后，进行广播操作。
(详见扬声器使用说明)。
6、注意事项
6.1、产品在安装使用前，应确认产品的防爆等级和使用条件与现场相符。
6.2、严禁在易燃易爆场所带电拆卸。
6.3、安装时不要损伤防爆面，并保持其清洁。防爆面紧固螺钉应均匀拧紧， 注意防爆面不要夹杂导线或其它异物。
6.4、音频信号总线应与强电磁场导体分开敷设，如无法避开，音频信号电缆应采用带屏蔽线的铠装电缆，并确保屏蔽线接地良好。
6.5、长期使用要定期检测扬声器的性能是否完好，如失效或损坏时要由专业人员及时进行维修。
6.6、长期使用要定期清洁，用湿布檫拭，以防静电。
